Типы барабанов для кабеля

Хрупкость и высокая вероятность повреждения оптоволоконных кабелей требует использования специальной тары. Речь про барабаны, позволяющих защитить изделие от разных повреждений. Они отличаются между собой материалом и размерами. По первому показателю барабан для провода бывает:

• Деревянным, который остается самым популярным вариантом за счет универсальности и доступной цены, простоты в изготовлении. Он могут иметь большой размер и если размеры щеки превышают 17 дециметров, то устанавливают ось из чугуна или стали для повышения прочности, предотвращения деформации либо переламывания шейки во время перевозки, использования оптического кабеля для организации сетей связи.
• Стальным, который имеет большую долговечность, стойкость ко внешней среде, но она значительно дороже, тяжелей. Обычно подобные барабаны используют на производствах, где предполагаются большие вращательные нагрузки, которые древесина может не выдержать.

Дополнительно для производства кабельных барабанов завод может использовать пластик, либо алюминий. Эти варианты при достаточной прочности имеют меньший вес по сравнению с металлом.

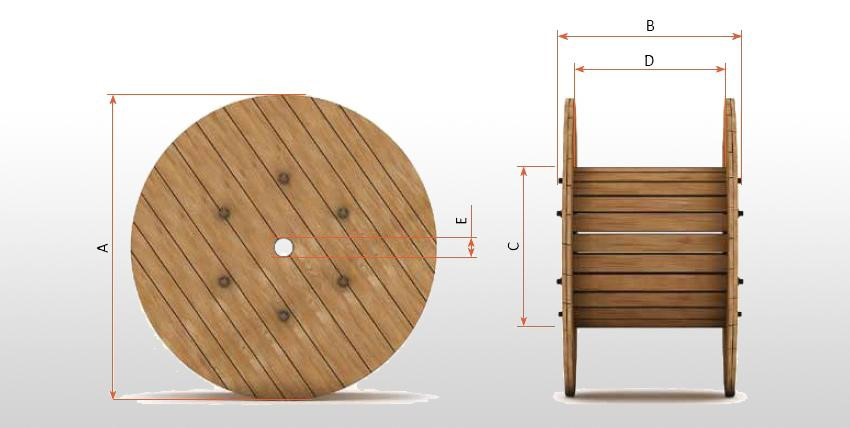

Конструктивные особенности барабанов

По умолчанию подобные изделия состоят из следующих частей:

• щека, формирующую поверхность барабана и имеющая на одной из сторон отверстие для вывода;
• втулка, которая имеет осевое отверстие и находится в центральной части;
• шпильки, которые выступают в качестве стягивающего элемента и обеспечивающих прочность, жесткость всей конструкции в сборе;
• обшивка, выполняющая роль защиты оптического кабеля от внешних воздействий, случайных механических повреждений.

Для удобства идентификации все барабаны для оптического и других видов кабелей имеют номер, который определяет в сотнях миллиметров диаметр щек и, соответственно, общее количество намотанной при производстве продукции.

Особенности транспортировки кабеля на барабан

Для предотвращения повреждения оптоволоконного кабеля, приобретенного оптом в барабанах необходимо соблюдать следующие правила:

• при транспортировке барабаны укладываю на ребра и фиксируют деревянными колодками с двух сторон для предотвращения перекатывания;
• перевозка плашмя допускается только при использовании авиатранспорта из-за повышения вероятности повреждения в результате ударных нагрузок;
• для дополнительной фиксации и предотвращения перекатывания оптоволоконный кабель оптом в барабанах закрепляют ремнями либо цепями;
• при перевозке барабаны должны быть защищены от воздействия атмосферных осадков, прямых солнечных лучей, возможного попадания морской воды при транспортировке морем.

Непосредственно погрузка и разгрузка барабанов для кабелей должна идти автомобилем с манипулятором, краном или с применением иной техники. Причина в большом весе, который даже без учета кабеля может достигать 600 кг. При падении возможно повреждение как самой тары, так и оптического волокна, что ведет к необходимости отбраковки кабельной продукции.
